山西省太原市婁煩縣太鋼尖山鐵礦是為一大型山坡露天礦，需要將開采剝離覆蓋在礦床上部及其周圍的表土和巖石，運至專設的場地廢棄，這種專設的場地稱為排土場。排土場和尾礦庫一樣，也是一個具有高勢能的人造泥石流危險源，存在潰壩危險，一旦失事，容易造成重特大事故。需要對其進行安全監測。
近期，太鋼尖山鐵礦就對排土場在線監測系統升級改造，增加了深部位移監測系統。對其中4個位于坡腳的重點監測點，增加了深部位移監測孔，孔深均為40米，每個監測孔安裝個8個傳感單元，每個傳感單元之間的距離為5米，這樣確保的監測數據的科學性與準確性。

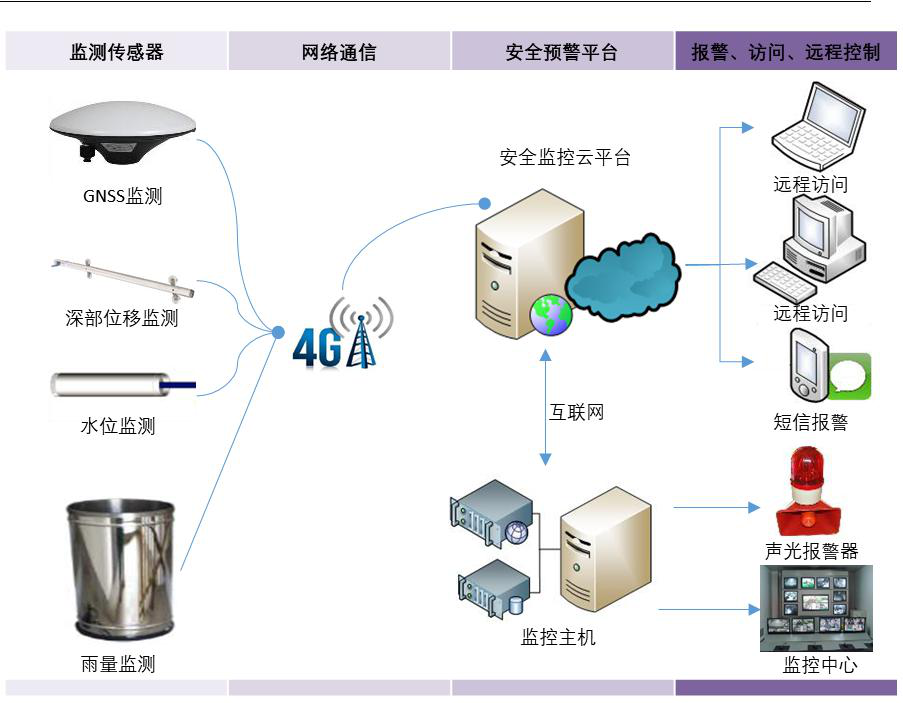

排土場在線監測系統中的深部位移監測選擇由直川科技生產的ZCT-CX100型固定式測斜儀，這款測斜儀不僅精度高，性能穩定，而且采用全不銹鋼結構，防水等級達IP68。傳感器探頭為分體結構，采用接插件連接，即插即用，且可任意串聯（最多32只）。監測孔內的傳感器首尾相連，外部與采集箱箱中的數據采集器（ZCT-CX100-DC01）連接，數據采集集成了通訊模塊可以通過 GPRS 將數據上傳至數據服務器。一邊服務器對數據進行分析和整理。

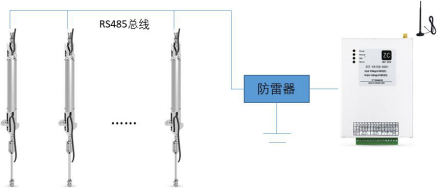

固定式測斜儀系統
值得分享的是這次采用的太陽能電板供電，12個小時正常光照就可以充滿蓄電池，之后即便是陰雨天氣可以保證監測點10天正常運行，保證監測點24小時的處于監測狀態。這也得益于固定式測斜儀在設計初就考慮到了應用場景取電的困難，不僅采用的是低電壓（8V）供電，而且采用無線傳輸數據，每個傳感器都有獨立的地址編號，遠程就可以訪問和修改采集器配置，這也極大的方便了在惡劣環境的安裝與施工，直川永遠站在客戶的角度生產與研發具有競爭力的產品。
直川科技在深部位移監測的工程建設和預防滑坡的監測事項中積累了豐富的行業經驗。隨著應用監測數據的更加完整，為今后同類工程設計、施工提供類比依據。也為行業規范標準形成，制定出適合結構健康監測的安全評價標準體系提供數據支持。
